【ComfyUI插件】 ComfyUI-Advanced-ControlNet核心节点(二)

前言：

ComfyUI-Advanced-ControlNet库包含大量时间插值控制方法，及从时间维度和latent层的维度对图像的生成过程进行控制，主要概念就是__时间步长关键帧__和__潜在关键帧__两个概念。当您学会使用该库，你可以在图片或视频生成过程中加入自己的控制方法，比如在扩散的前50使用权重0.1，在扩散的后50使用0.9的权重，也可以在latent维度，对单个潜空间进行时间步长设置，本文将对节点进行逐个讲解，并且会以尽量详细的过程和配图，尽量通俗易懂的语言进行书写。

__ComfyUI-Advanced-ControlNet核心节点(一）: __https://articles.zsxq.com/controlNet/1.html

目录：

先行：安装方法

一、Force Default Weights节点

二、Scaled Soft Weights\Scaled Soft Masked Weights节点

三、SparseCtrl节点

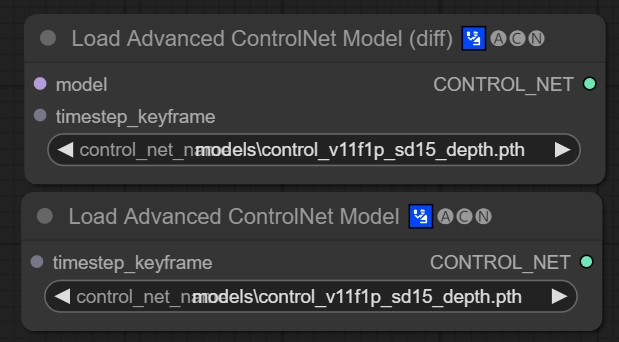

四、Load Advanced ControlNet Model (diff)/Load Advanced ControlNet Model节点

"动画"示例工作流：

安装方法：

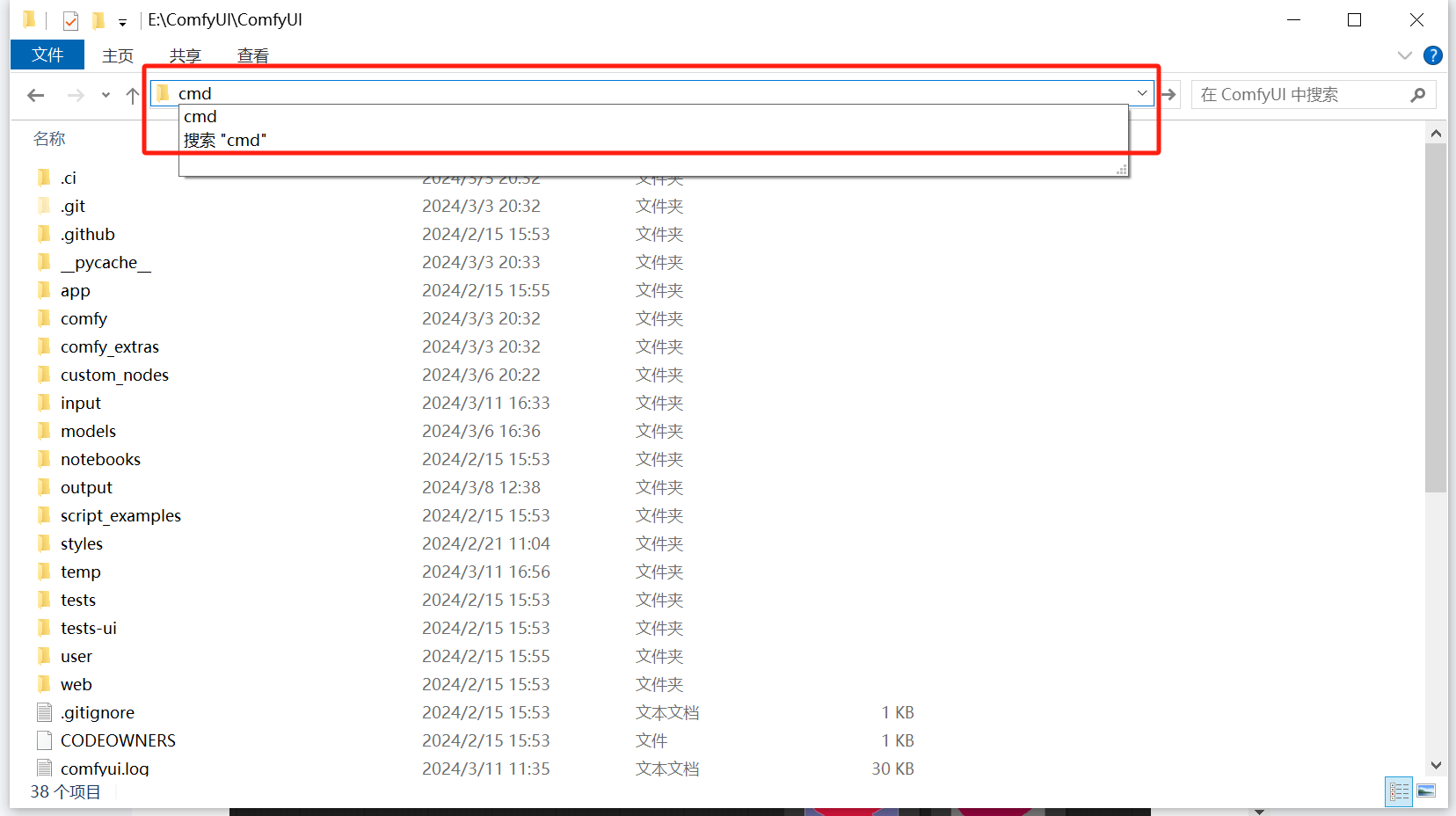

在ComfyUI主目录里面输入CMD回车。

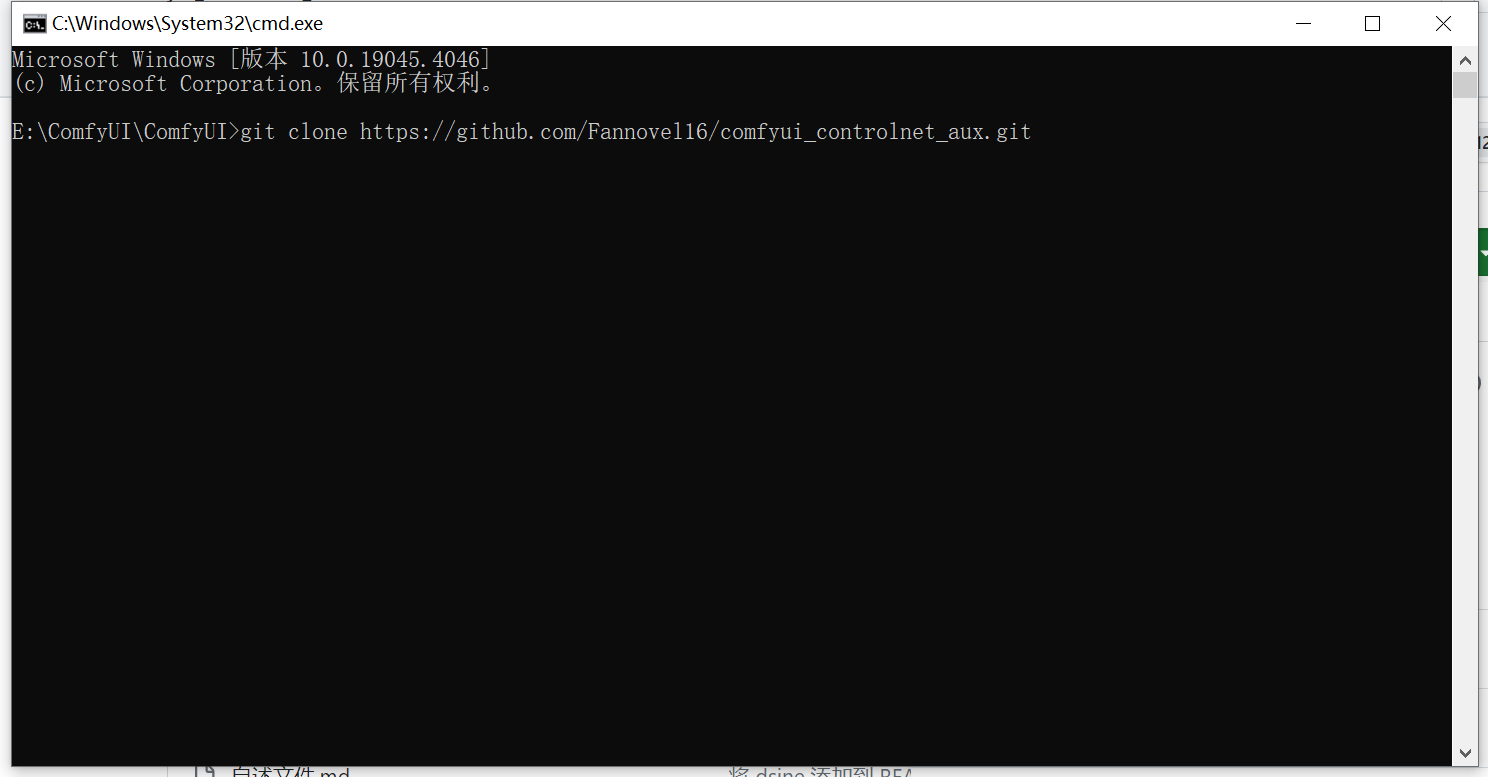

在弹出的CMD命令行输入git clone xxx,即可开始下载。

github项目地址:https://github.com/Kosinkadink/ComfyUI-Advanced-ControlNet.git

*****特别重要*****

时间步长关键帧：将时间进行分割，设置为你满意的时间尺度，比如0-1s，分割成0-0.1,0.1-0.5,0.5-1。

潜在关键帧：假如我们Latent的batch设置为10，则每一个latent称为一个关键帧。

模型权重:指模型中的参数，用于调整模型的行为和输出。在控制网络中，权重通常用于调整模型对不同输入特征的关注程度。

控制强度:指定某种影响或调整的程度或强度。在控制网络中，“strength” 可能用于调整某些参数或控制某些操作的强度或影响程度。

注意：在计算机领域，索引或者编号，默认为从0开始。

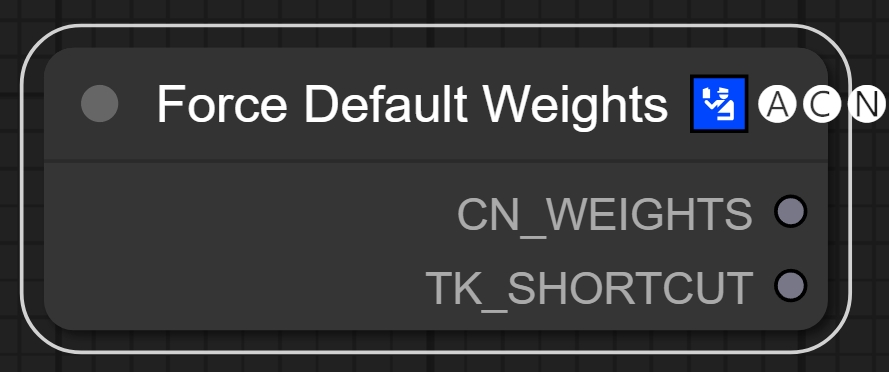

一、Force Default Weights节点

节点功能：该结点将该时间步长关键帧的强度设置和时间步长设置强制为默认(CN_WEIGHTS该参数我理解并不透彻！！)。

输出：

CN_WEIGHTS -> 强制设置为默认参数 **我没有找到应用的方法**

TK_SHORTCUT -> 强制时间步长关键帧为默认设置

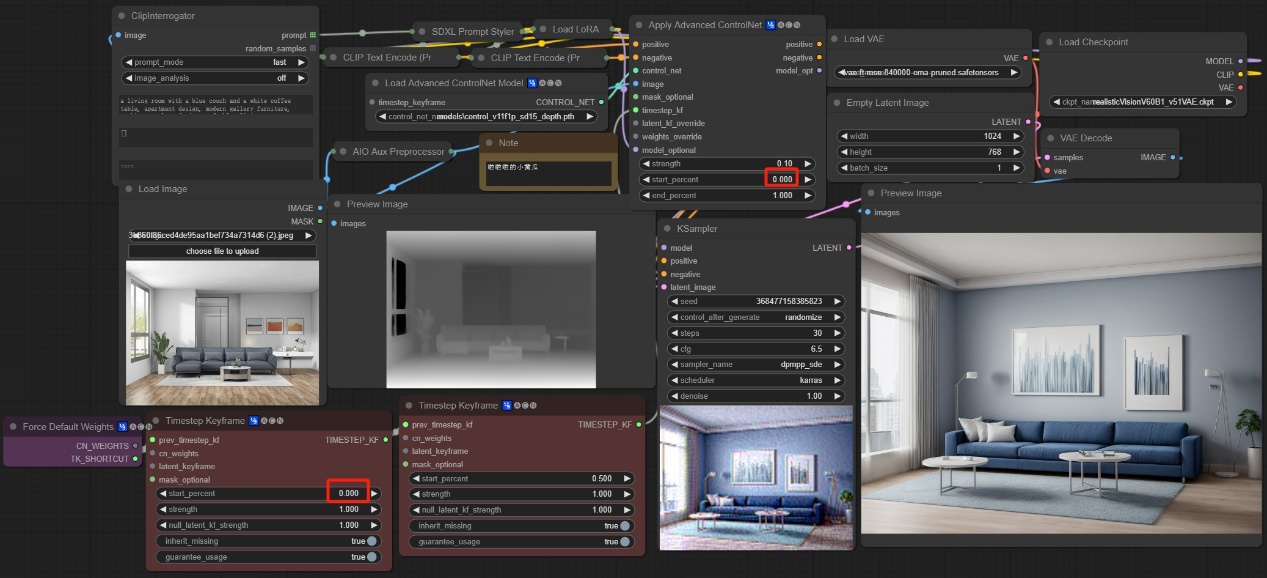

注意：如下图所示我们在0-0.5的时间步长关键帧设置控制强度为1，但是我们加入了Force Default Weights节点之后，该强制总时间域的控制强度为默认值0.1(即Apply Advanced ControlNet节点设置的值)，所以最终生成的图像并没有受到深度图的约束。

注意：时间步长关键帧的设置必须从0开始，Apply Advanced ControlNet设置的时间也必须从0开始，Force Default Weights是覆盖整个时间域的强度。

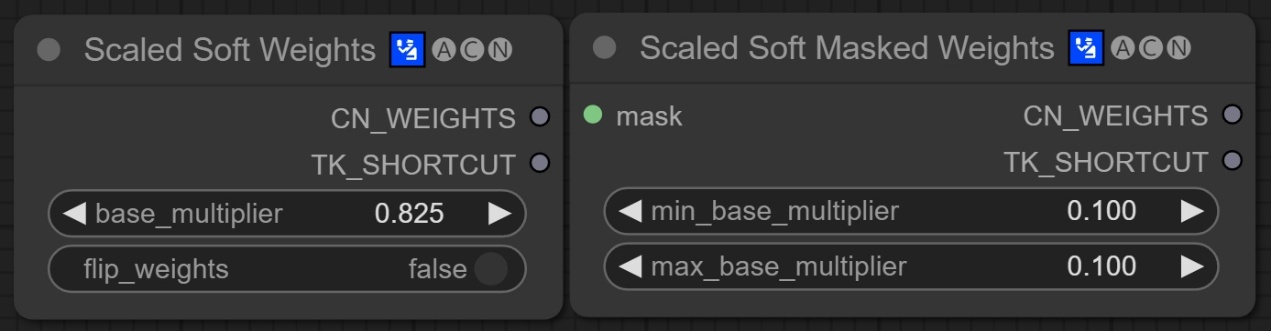

二、Scaled Soft Weights\Scaled Soft Masked Weights节点

节点功能：这两个节点通过给与"乘子"的方式进行权重调节，mask节点可以通过蒙版控制不同区域设置成为不同的控制权重。

输入：

mask -> 使用蒙版信息传递该区域的控制权重 **总体有偏，大体符合**

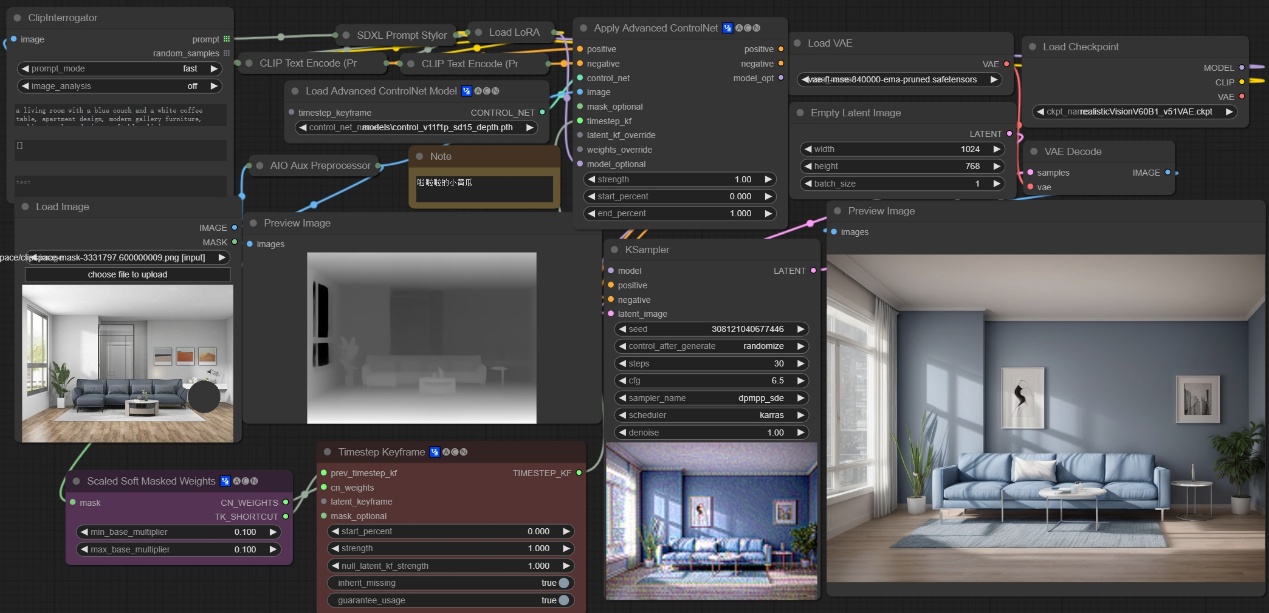

注意：如下图所示我们设置时间步长关键帧的控制权重为1，则图像应该按照深度图的信息进行扩散，但是我们设置蒙版区域的"乘子为0.1"，即设置在蒙版区域的控制权重为0.1，所以最终生成的图像，非蒙版区域基本按照深度图进行扩散，但是蒙版区域并不受深度图的约束。

参数：

base_multiplier -> 基础乘子是多少 **该值与默认权重值相乘来控制权重**

flip_weights -> 是否将权重进行翻转 **先前有传入，此值会一起计算强度**

min_base_multiplier -> 最小乘子值

max_base_multiplier -> 最大乘子值

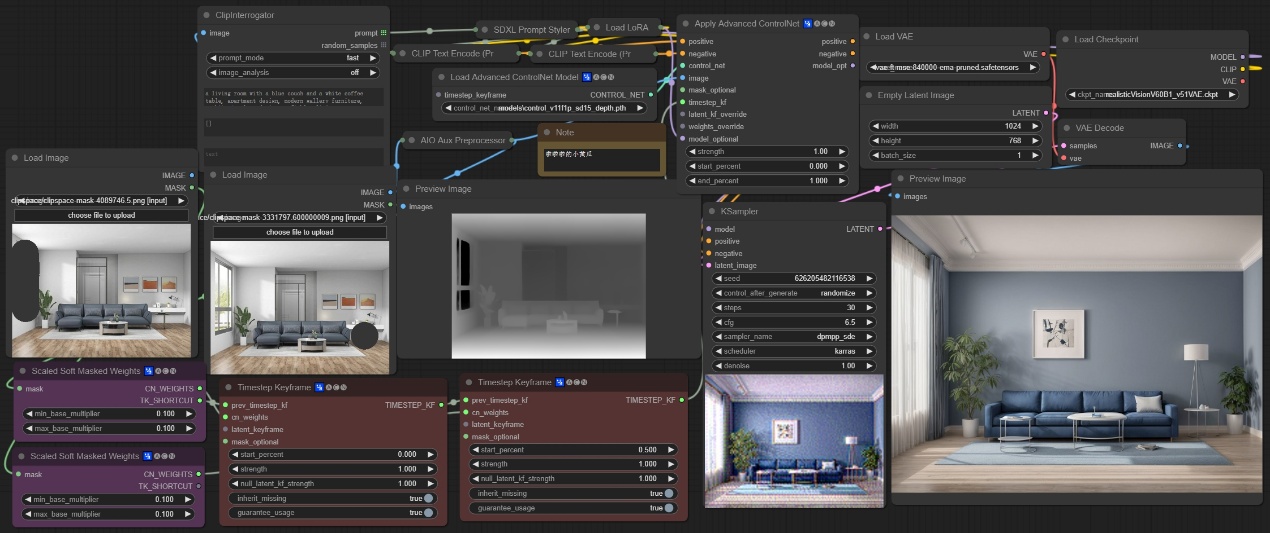

注意：如下图所示，我们可以通过使用两个时间步长关键帧，两个蒙版表示不同的区域和两个Scaled Soft Masked Weights结点来控制不同区域的不同权重，下图为让0-0.5的时间步长在右下角蒙版中权重为0.1，在0.5-1的时间步长内让窗户的权重为0.1，最终生成的图像这两处模型行为有改变。

重要！！！：至于为什么没蒙版区域的墙壁却不被深度图影响，这我也不了解，因为深度学习模型的可解释性一直是个未解之谜，这里调整的是权重而不是强度，权重指的是存在模型中的参数，控制模型的行为，所以相互之间可能存在作用关系。

输出：

CN_WEIGHTS -> 输出模型权重的更改信息

TK_SHORTCUT -> 输出时间步长设置信息

三、SparseCtrl节点

节点功能：这些是稀疏控制模型使用到的节点，对视频进行处理需要用到。

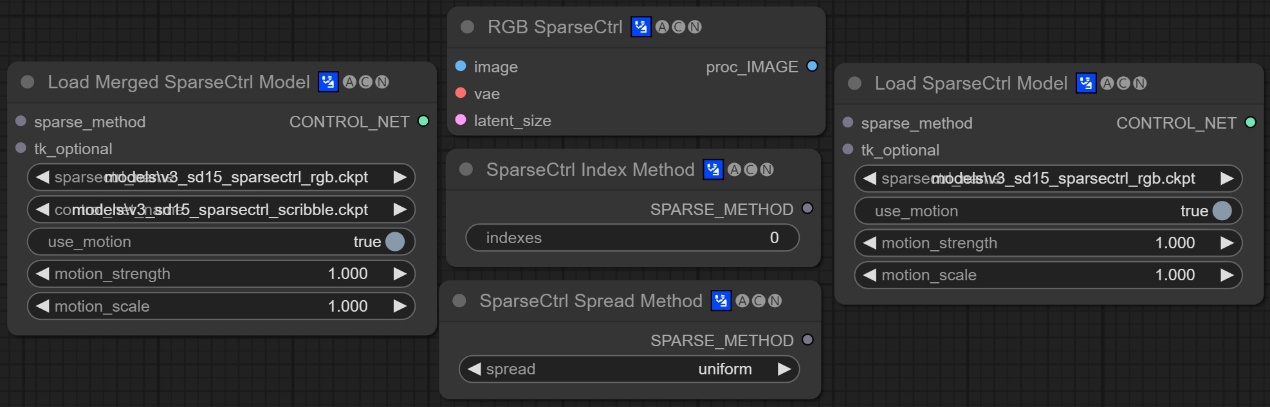

节点索引:Load Merged SparseCtrl Model/ RGB SparseCtrl/ SparseCtrl Index Method/ SparseCtrl Spread Method/ Load SparseCtrl Model

注意:博主电脑不太行，没有办法跑这些节点，不过可以提供节点的下载方式。等后续有钱了换个好电脑，补上这一块的缺失。

目前SparseCtrl提供了两个模型，分别是RGB image condition和scribble condition两个模型，地址如下：

AnimateDiff库：https://huggingface.co/guoyww/animatediff/tree/main

该库基本包含所有AnimateDiff用到的模型，比如运动lora模型，运动大模型等。

这些节点的使用需要用到AnimateDiff库，后续会合并讲解，敬请期待！！！

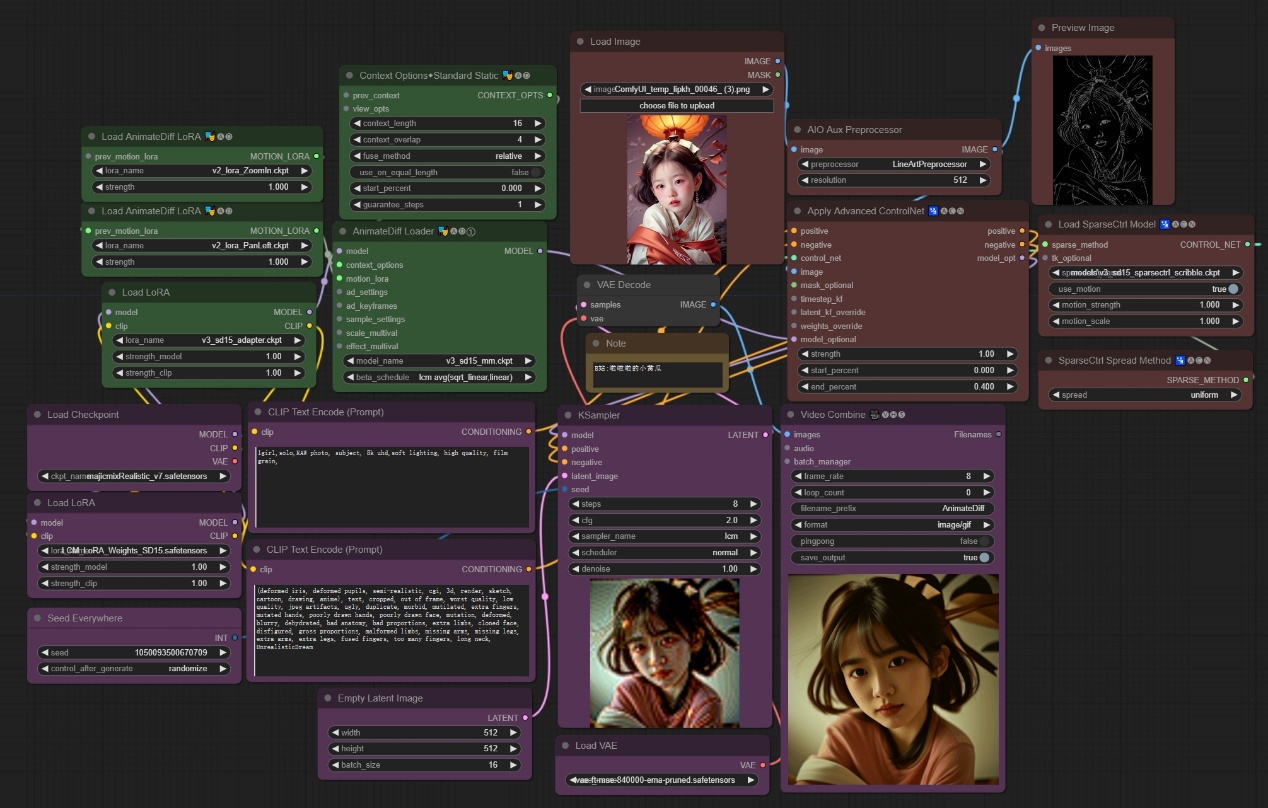

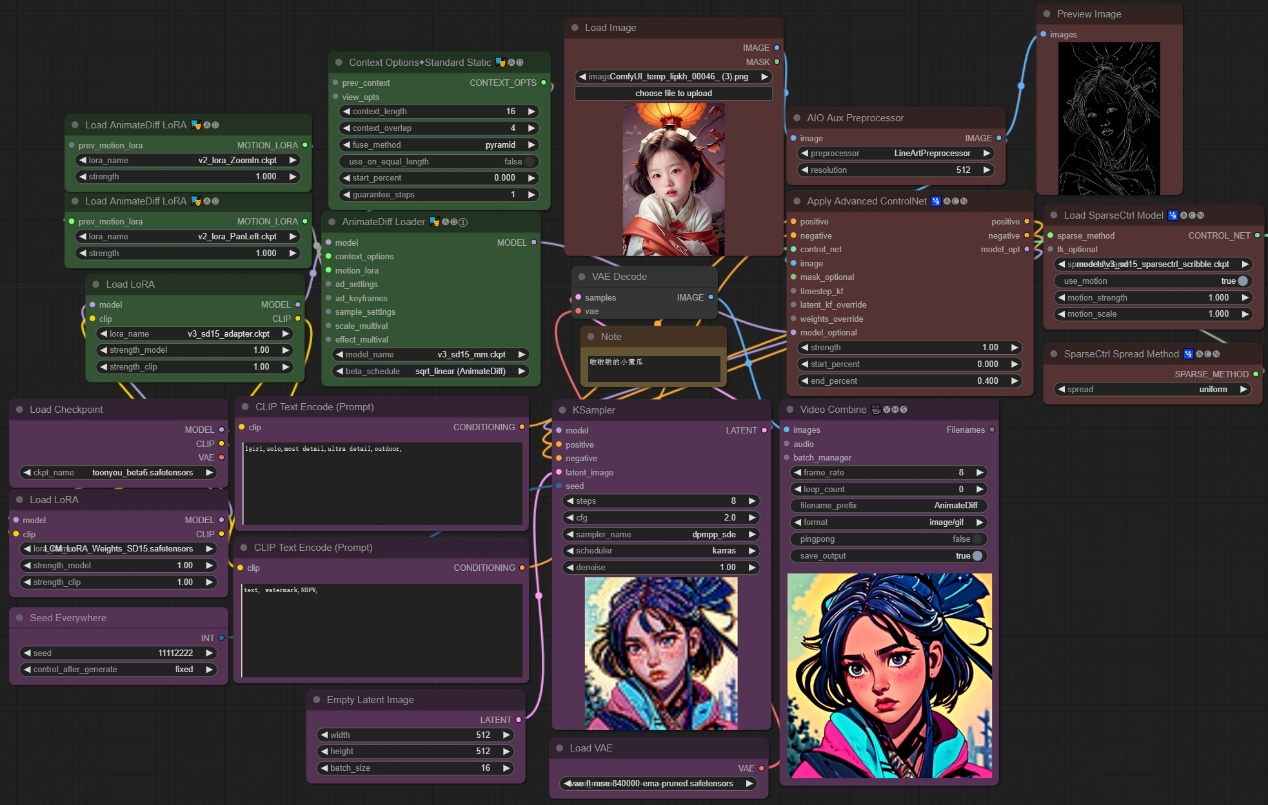

下图为参考工作流，其中紫色代表基本文生图工作流，重点在于固定随机数种子和潜空间设置为16图像，最终预览每8帧为1秒。绿色表示AnimateDiff节点，用来设置运动模型和运动lora，其中v3_sd15_adapter模型为域适配器，与普通的lora加载方式一样，主要目的是去除图片中的噪点信息。红色代表SparseCtrl模型的加载和应用，使用ControlNet预处理生成线稿，然后通过稀疏控制模型去影响生图。
